САПР Vulcan
Разработка веб-приложения для автоматизированного проектирования
Система автоматизированного проектирования (САПР) «Vulcan» разработана для модульных проходок
системы огнезащиты производства АО «ДКС». Она автоматизирует полный цикл подготовки заказа — от ввода
исходных данных до выпуска конструкторской документации, включая расчёт стоимости и формирование
спецификаций.
Программное обеспечение интеллектуально подбирает модули и гильзы под заданные параметры кабелей (марка,
сечение, диаметр), формирует чертежи и 3D/BIM-модели для последующей интеграции в общий проект здания. Это
позволяет проектировщикам и менеджерам по продажам оперативно готовить предварительные расчёты и детальные
спецификации.
Два уровня интерфейса — простой режим для быстрого расчёта менеджерами и региональными представителями (только диаметр и количество кабелей) и полный режим для инженеров-конструкторов (с выбором марок, сечений, категорий и ведением общекабельного журнала).
Встроенные справочники марок кабелей и категорий с возможностью массового импорта/экспорта через Excel, а также автоматическим пополнением в процессе работы.

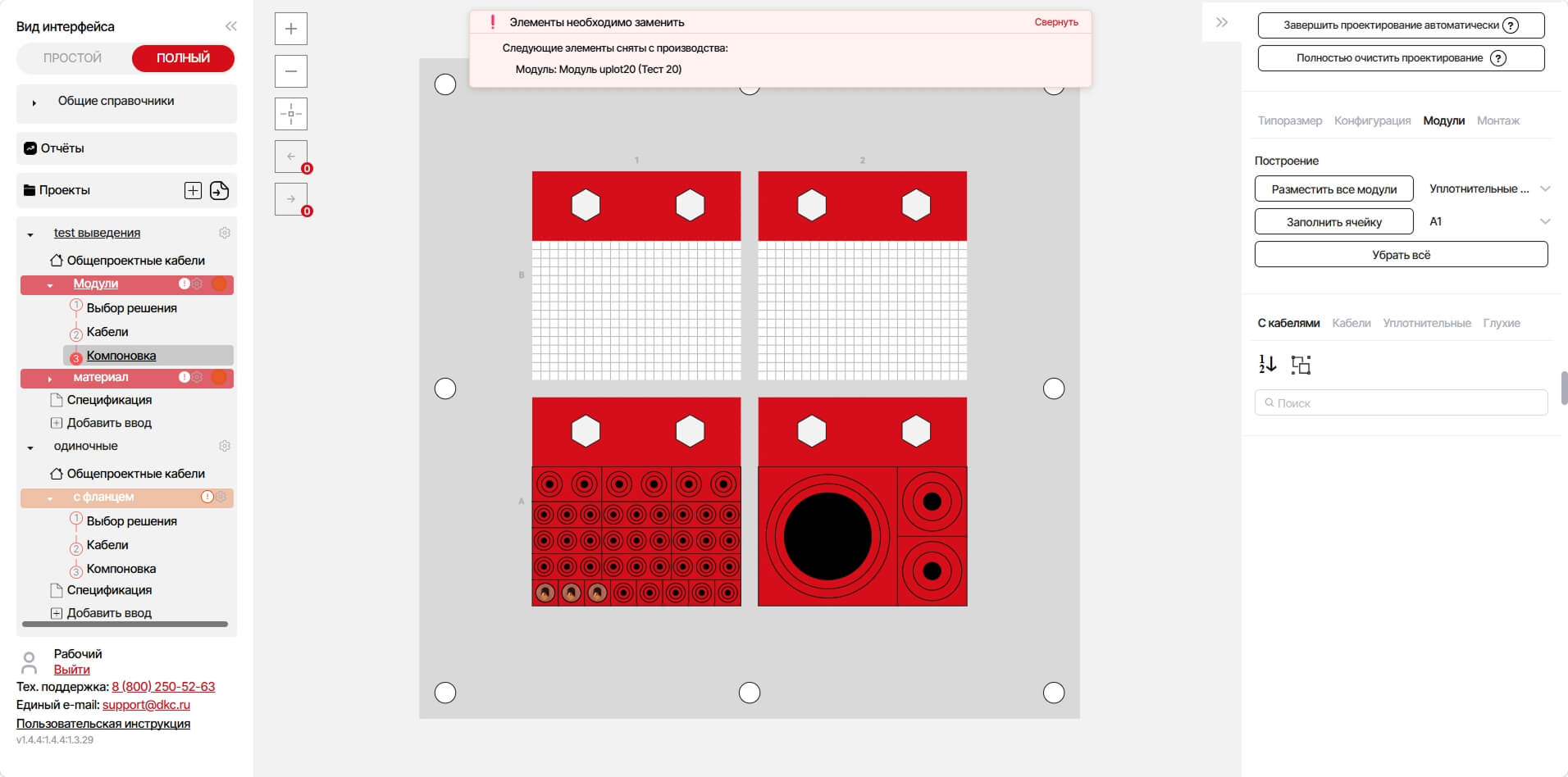

Интеллектуальная проверка и валидация — система сигнализирует о корректности сборки каждого ввода цветовым индикатором, при наведении отображает список ошибок, а при изменении ранее заполненных этапов предупреждает о сбросе зависимых данных с возможностью отменить действие.
Иерархическое дерево проекта позволяет редактировать, дублировать и удалять отдельные вводы, перемещать кабели между вводами, группировать их по диаметру и применять массовые операции с использованием чек-боксов.
По завершении проектирования доступен экспорт спецификаций, чертежей и 3D/BIM-моделей для включения в общий проект и выполнения сборочных/монтажных работ.
Особенности системы проектирования
1

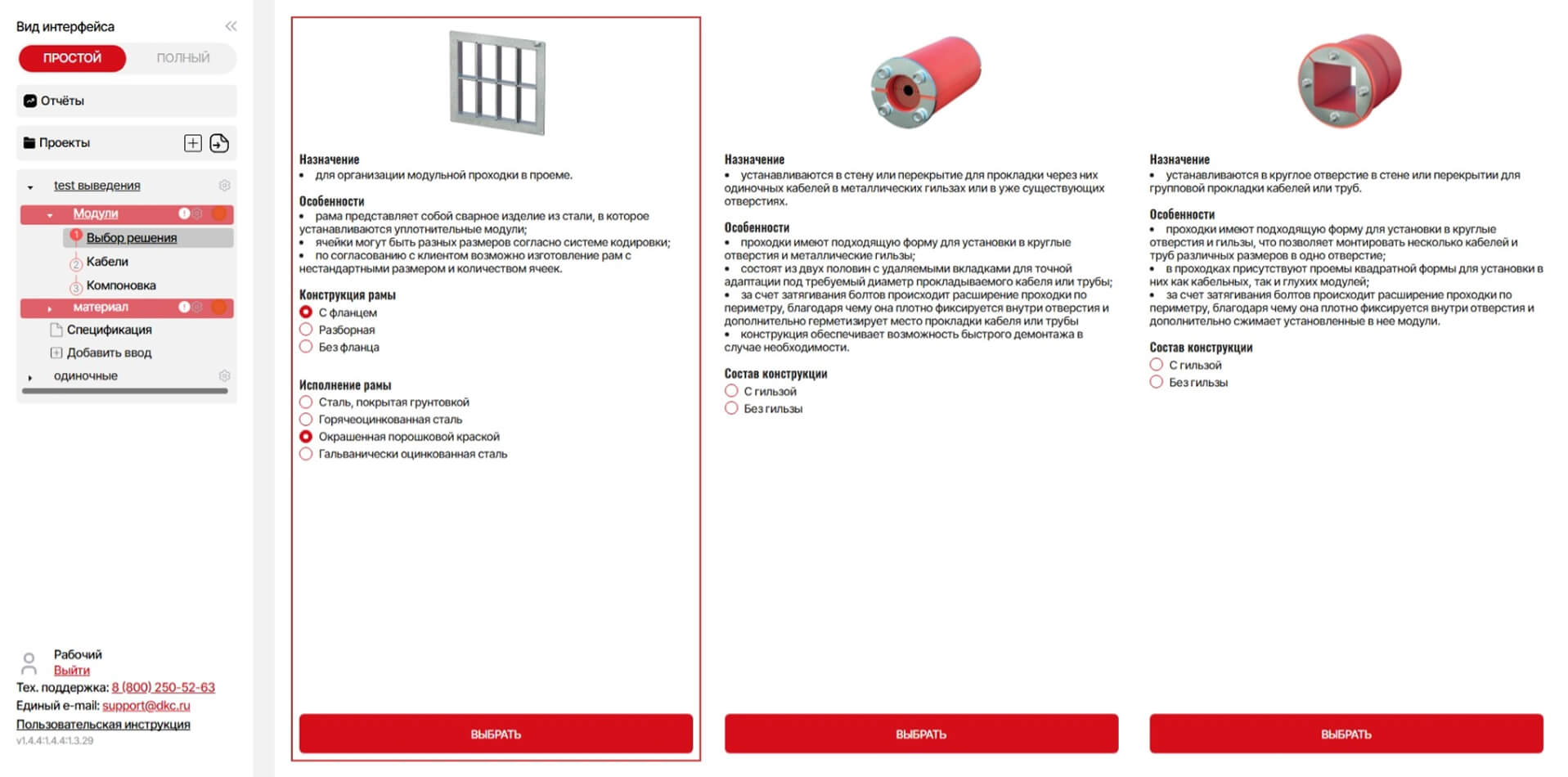

Автоматический подбор модулей и гильз — система предлагает только подходящие модули из
доступного в проекте набора, исключая ошибки ручного подбора и гарантируя совместимость компонентов.
При выборе решения пользователю доступны настройки конструкции, исполнения и типа установки, а
система автоматически перестраивает сборку с учётом сделанного выбора.
2
Интеллектуальное сохранение состояния при изменениях — система сохраняет все внесённые данные на
незатронутых вкладках и сбрасывает только зависимые этапы, предварительно запрашивая подтверждение у
пользователя.
Исключает потерю данных и позволяет вносить корректировки без необходимости перезаполнять проект
с нуля.
3
Двухуровневая система хранения проектов — проект одновременно сохраняется в базе данных системы
и доступен для локальной выгрузки в XML-файл, содержащий всю заполненную информацию и выполненную
сборку.
Обеспечивает как централизованное хранение с возможностью совместной работы, так и независимую
работу вне системы с полной воспроизводимостью результата.
Задачи, выполненные командой
ЯДРО СИСТЕМЫ И ДАННЫЕ
Реализовали модуль аутентификации с ролевой моделью и тенантным разграничением проектов между организациями
Разработали справочники марок кабелей и категорий комплектующих с массовым импортом/экспортом через Excel

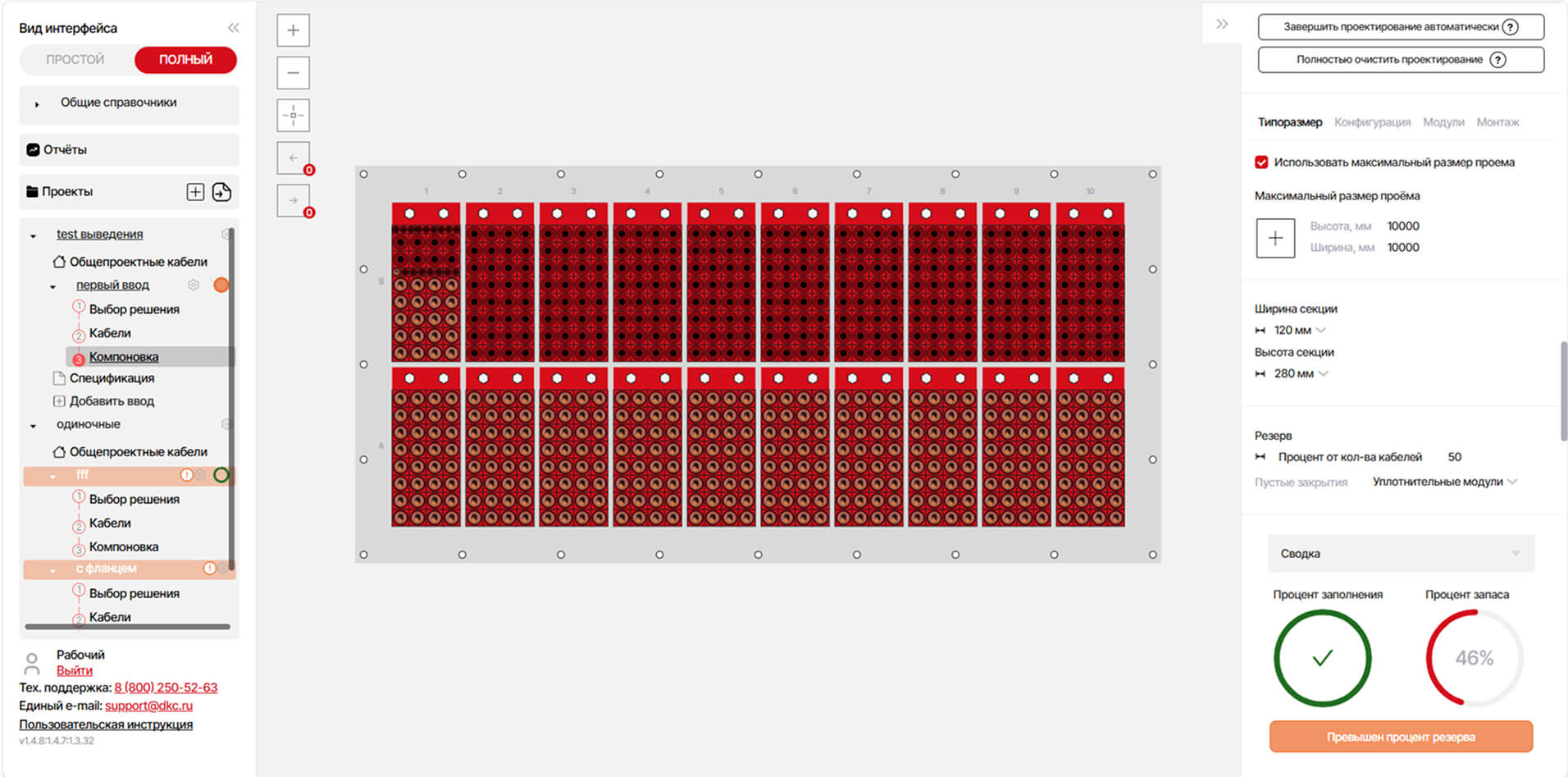

Разработали математическое ядро подбора рамы, гильзы и модуля с проверкой совместимости и расчетом заполнения
Реализовали два режима расчета (упрощенный и полный) и единое API для всех операций
ПОЛЬЗОВАТЕЛЬСКИЙ ИНТЕРФЕЙС И НАВИГАЦИЯ

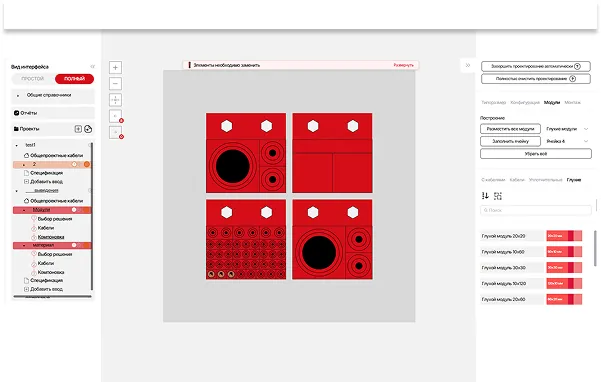

Реализовали пошаговый мастер конфигурирования с таблицей ввода кабелей, автодополнением и подбором решений
Внедрили визуальный контроль статусов вводов (цветовая индикация) и динамическую валидацию форм
Реализовали визуальный тумблер переключения между упрощенным и полным режимами работы
Разработали механизмы сохранения проектов на сервер и в локальный файл с проверкой уникальности
Реализовали отображение сводной информации по проекту с итоговой компоновкой и проверкой сборки
ГЕНЕРАЦИЯ ДОКУМЕНТАЦИИ И ЭКСПОРТЫ

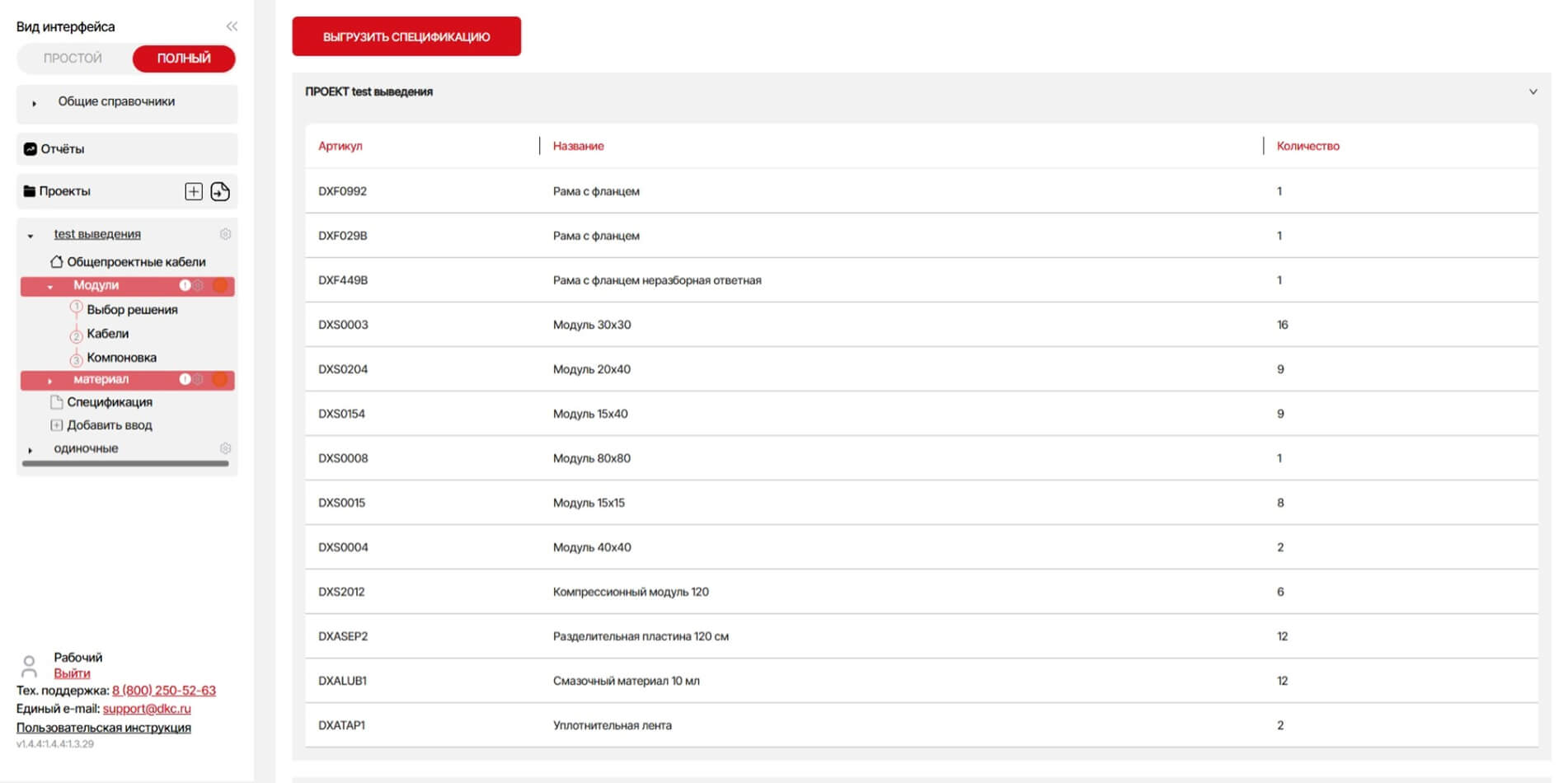

Разработали генератор коммерческой сметы в Excel и спецификации материалов в Word/PDF

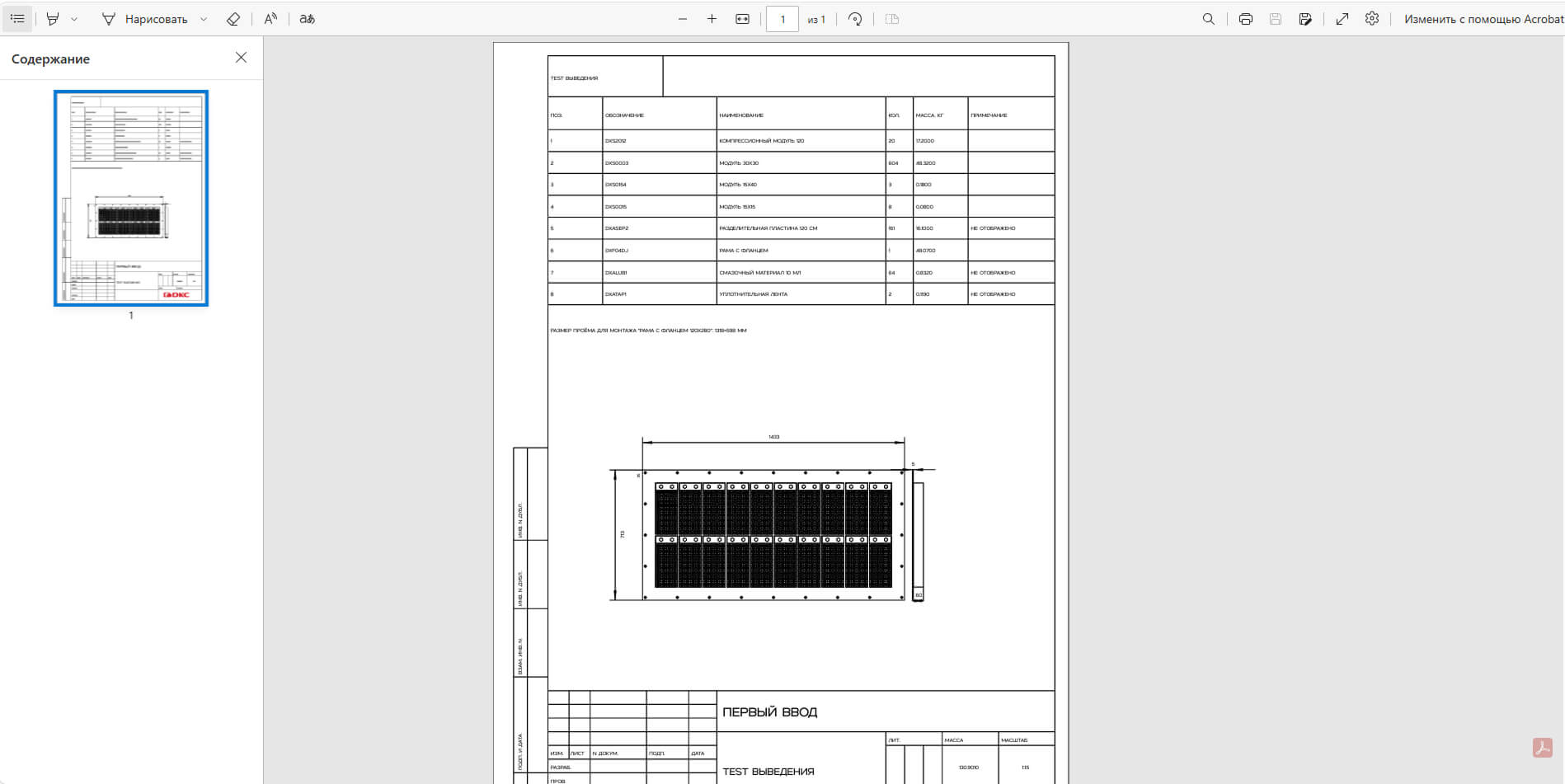

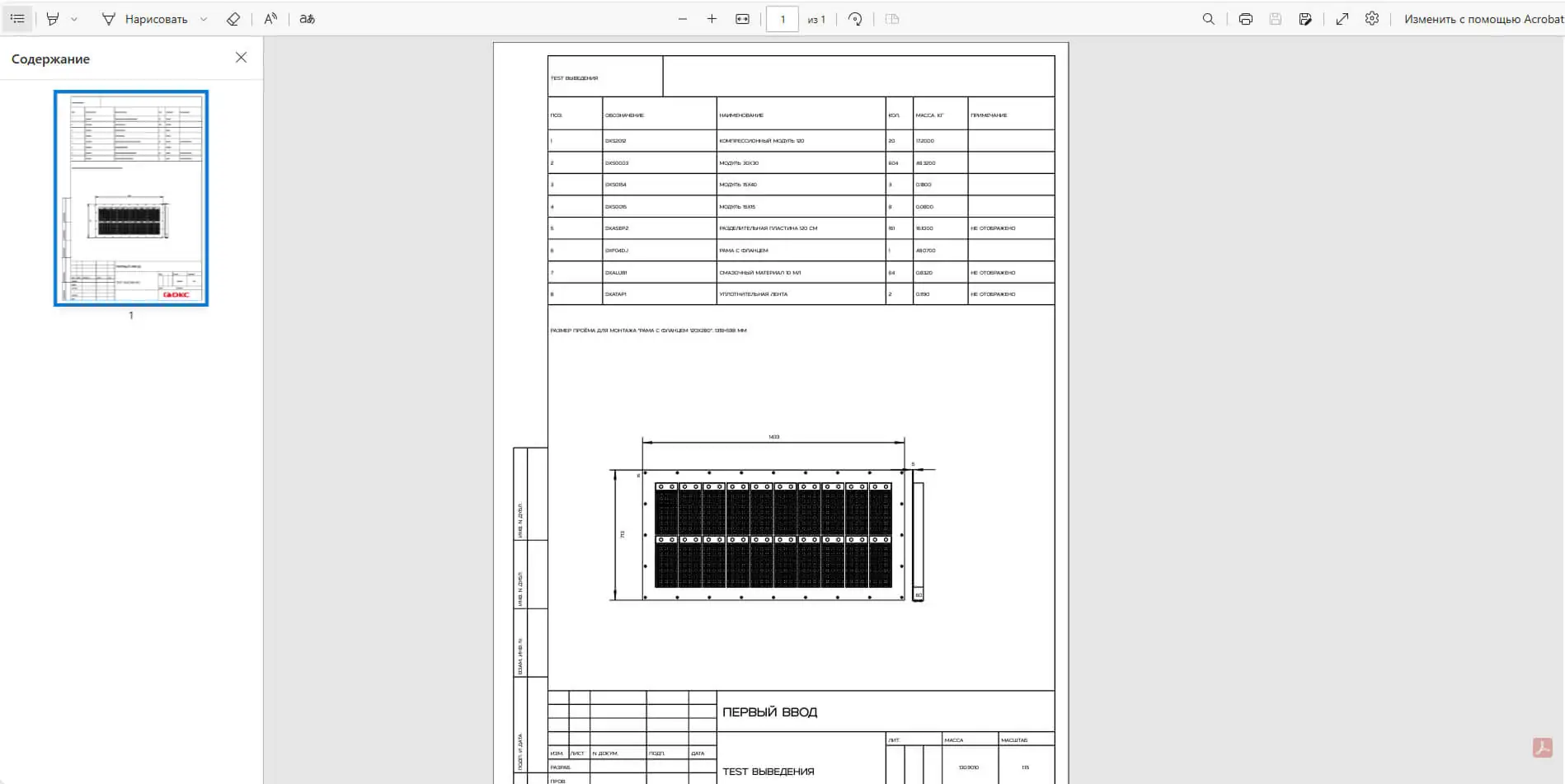

Создали скрипт построения 2D-чертежа узла проходки с экспортом в DWG и DXF для AutoCAD

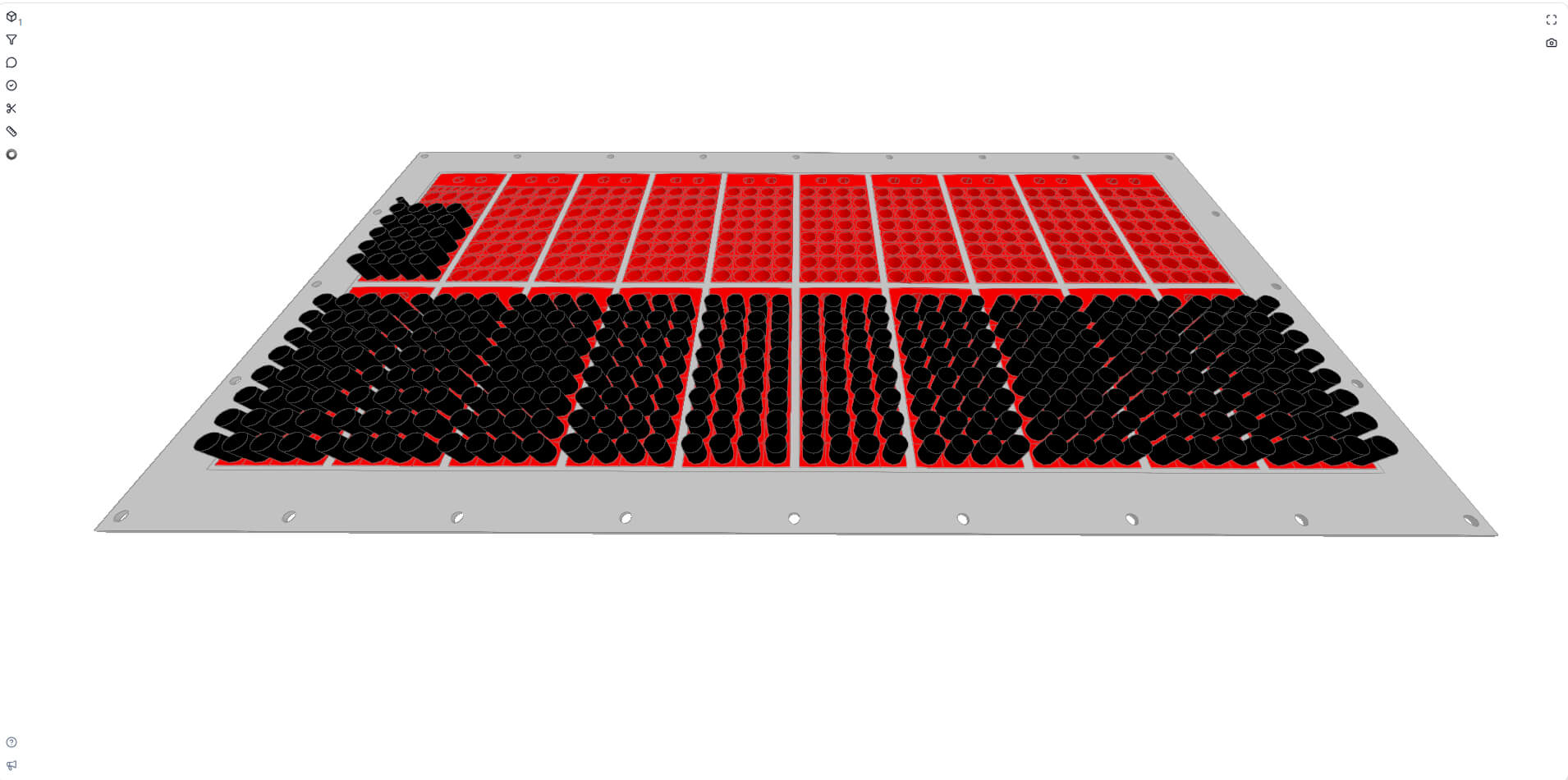

Разработали генератор IFC-файлов и параметрической 3D-сборки для BIM-систем (Revit, Navisworks)
Настроили асинхронную очередь для тяжелых задач генерации с уведомлениями о готовности файлов

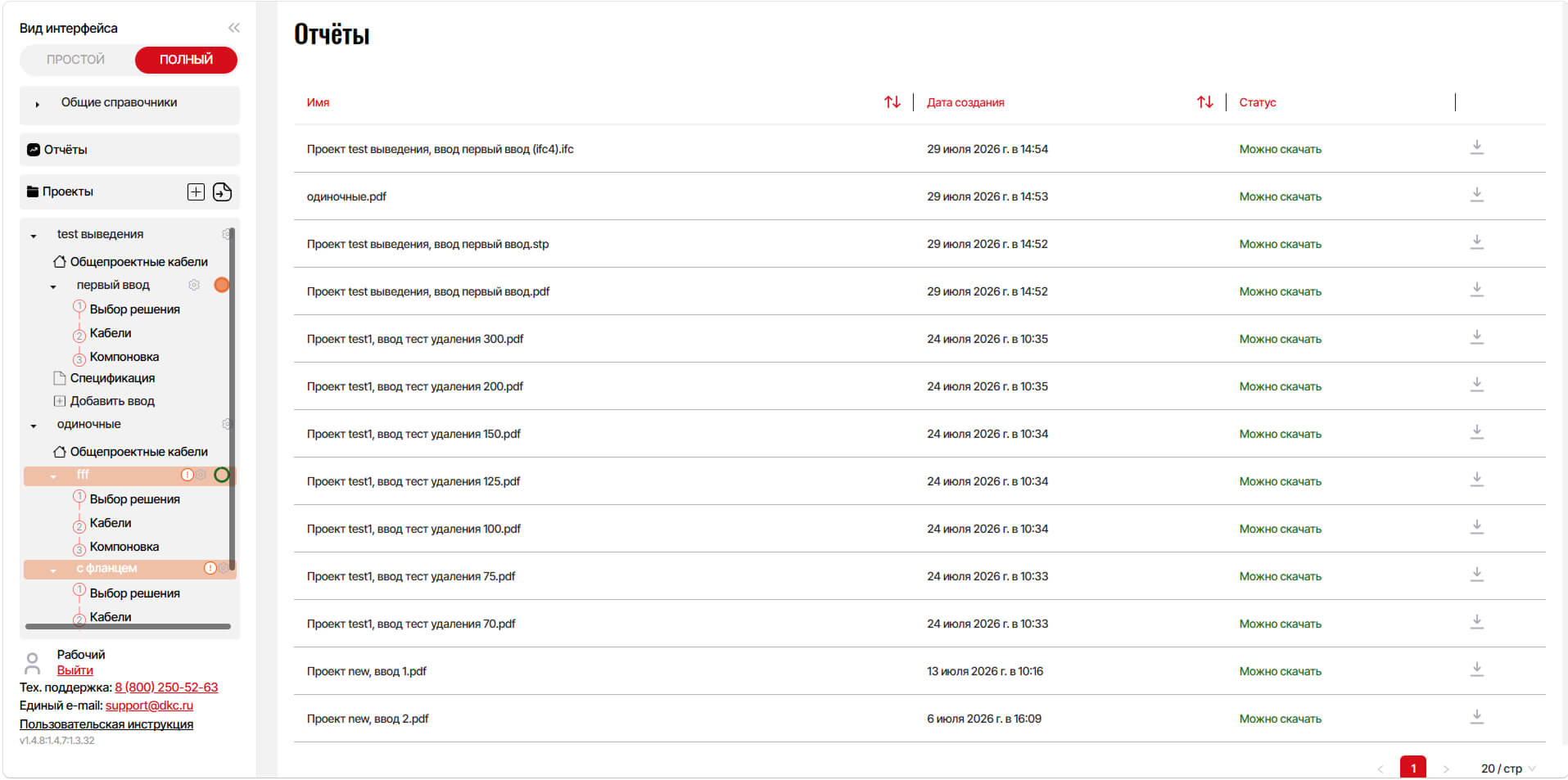

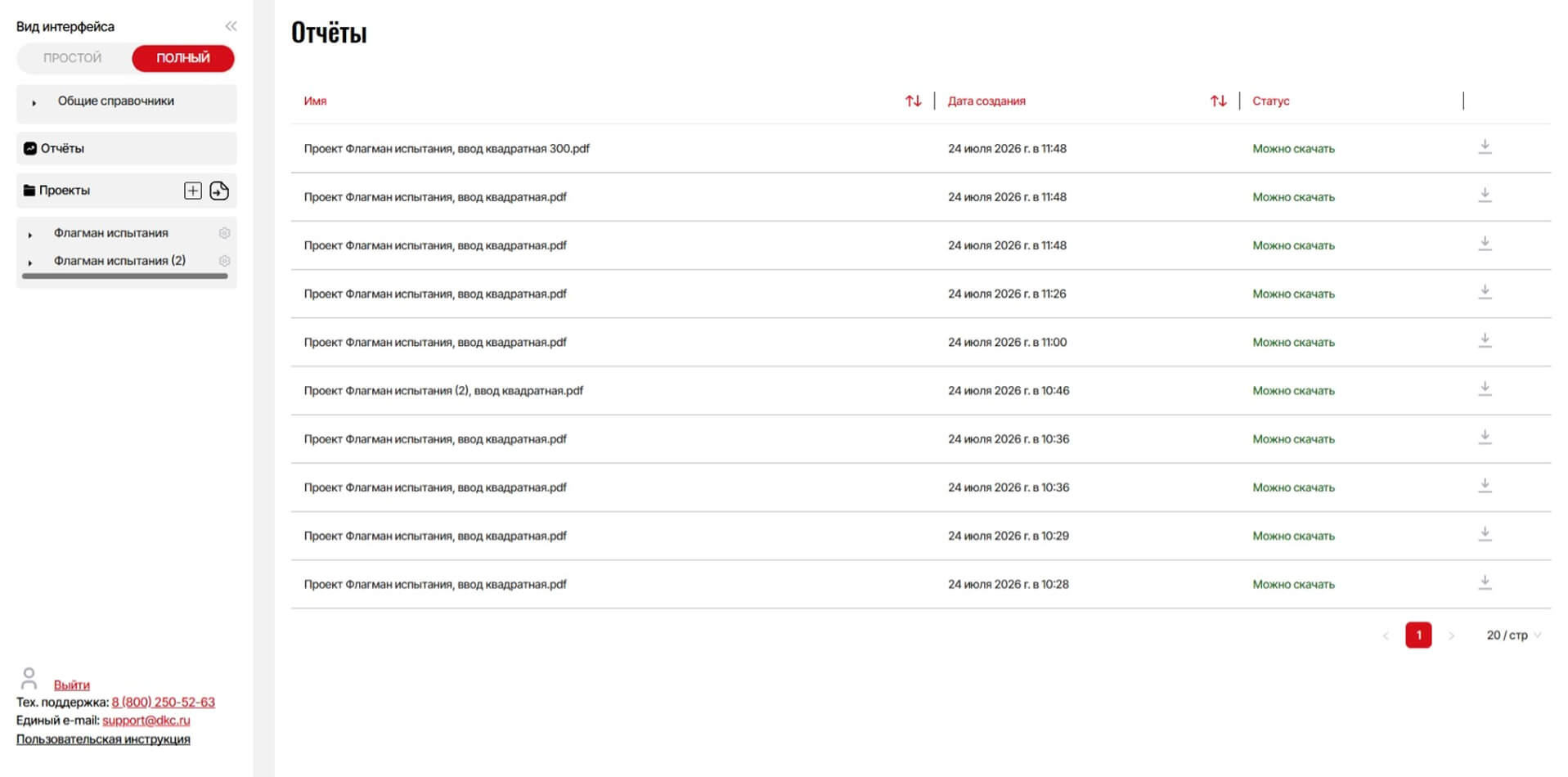

Реализовали сборку всех выходных документов в единый ZIP-архив для скачивания
Создали превью-генератор миниатюры узла и реализовали пакетный экспорт для нескольких вводов
Electron.js
Next.js
React Native
Nest.js
PostgreSQL
11 сентября 2026
Команда ООО «Айтико» принимала участие в разработке трёх наших проектов. Два из них — специализированные САПР конфигураторы для подбора и проектирования решений на базе электротехнической продукции АО «ДКС».
Проекты отличались сложной логикой и большим количеством функций, поэтому для нас было важно, чтобы команда разобралась в предметной области и качественно реализовала поставленные задачи. Дополнительно усложняло реализацию то, что приложения требовалось выпустить сразу в трёх версиях — веб, десктопной и мобильной.
В результате мы получили цифровые решения, которые соответствуют нашим требованиям и были с энтузиазмом приняты пользователями. Отдельно хотим отметить внимательное отношение команды к процессам разработки и взаимодействию с заказчиком, а также готовность оперативно решать возникающие вопросы.
Наше сотрудничество продолжается: сейчас команда «Айтико» занимается дальнейшим развитием этих проектов.
